Support pour ordinateur portable 17″ en bois de sapin

Un beau support d’ordinateur portable en bois avec une réglette anti glisse et une zone ouverte pour la ventilation. Réalisé pour un Dell Inspiron 17″.

Présentation

Réalisation

J’ai dessiné l’objet et calculé les chemins d’outils à partir du logiciel Vectric CUT2D

Les paramètres, ci-dessous, sont donnés à titre indicatif et devront être adaptés à votre machine, votre outil et votre type de bois.

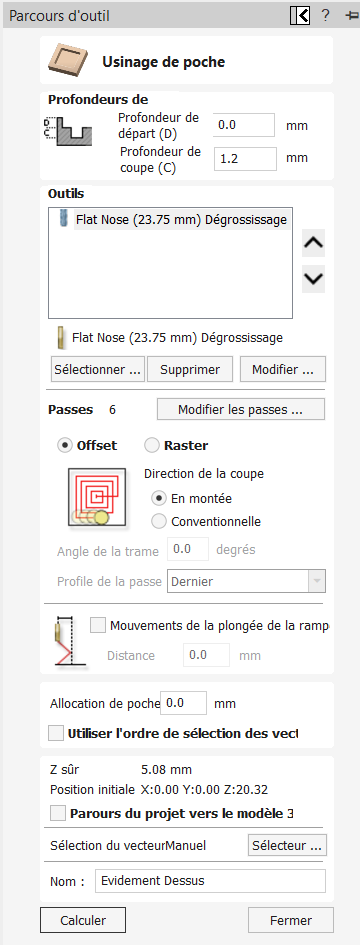

Evidement dessus

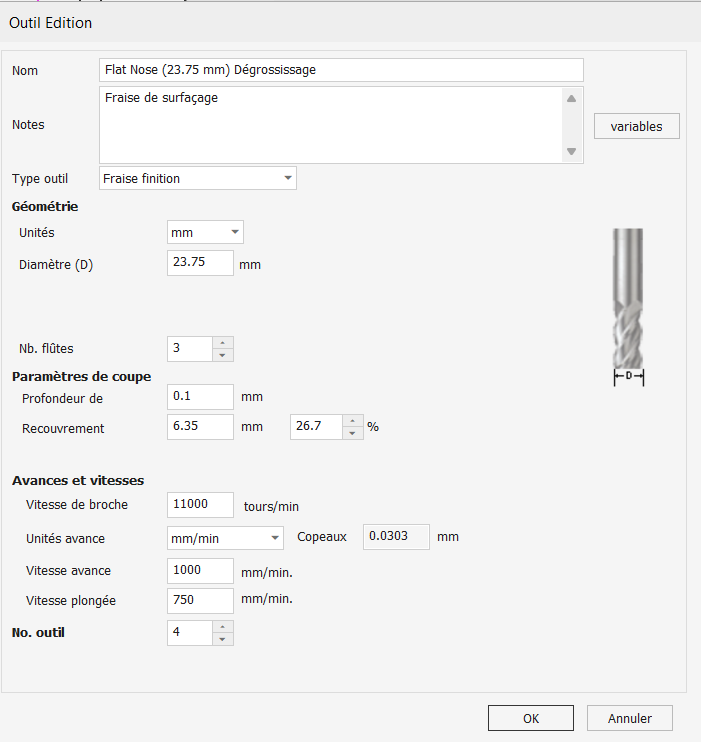

Tout d’abord, j’ai pris 1,2 mm d’épaisseur à l’aide d’une fraise de surfaçage en laissant un bord à l’avant pour retenir le portable.

Chemin d’outil

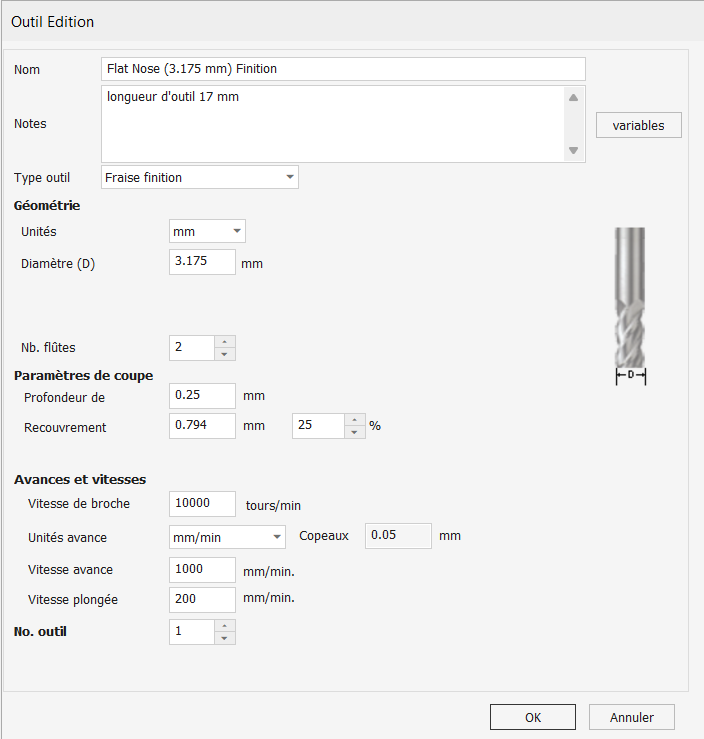

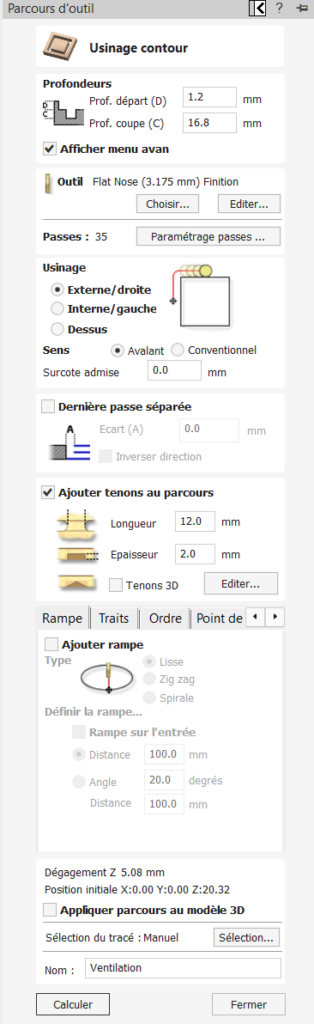

Ensuite, la ventilation

Outil

Chemin d’outil

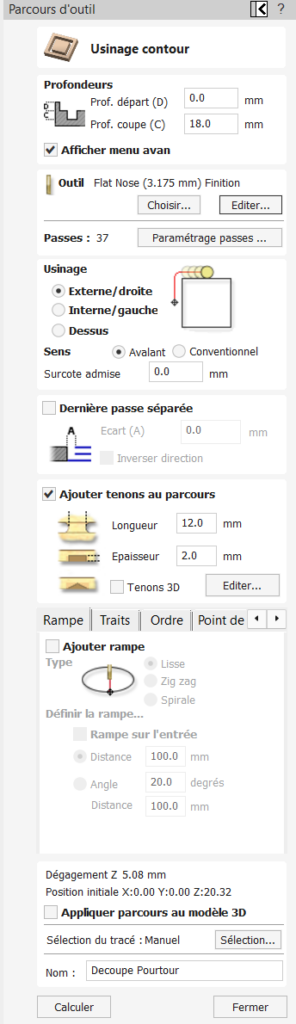

La découpe du pourtour

Outil

Chemin d’outil

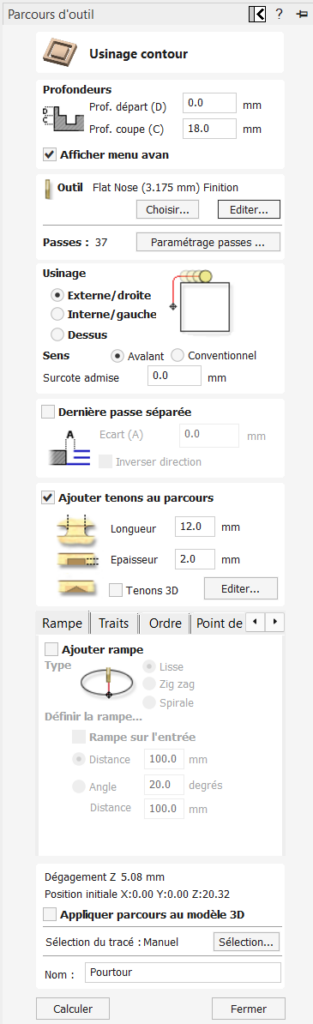

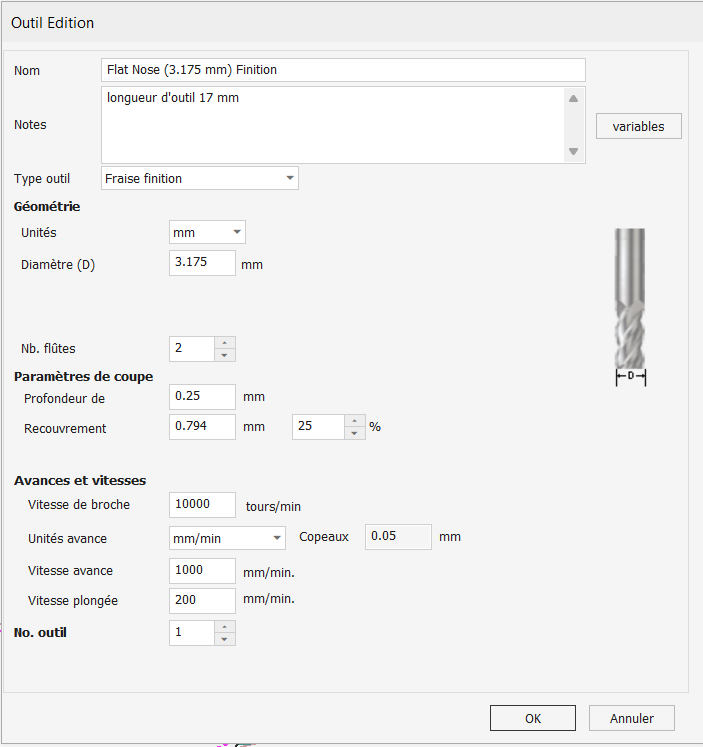

Et pour finir, les côtés

Outil

Chemin d’outil

Usinage

Assurez-vous que toutes les protections sont en place avant de démarrer le moteur de la CNC pour ne pas vous blesser !!!

Pour envoyer les Gcode à ma Genmitsu 3020-PRO_MAX_V2, j’utilise le logiciel gratuit Universal G-Code Sender, mais vous pouvez en utiliser un auquel vous êtes habitué. Une alternative intéressante est Candle
Un excellent didacticiel pour UGS (en anglais) est mis à disposition par James Dean Design

Finition

Une fois la pièce usinée, il y a lieu de couper les ponts et de nettoyer les barbes et imperfections à l’aide de papier abrasif. 👍

Assemblage

Juste de la colle à bois pour fixer les deux côtés !

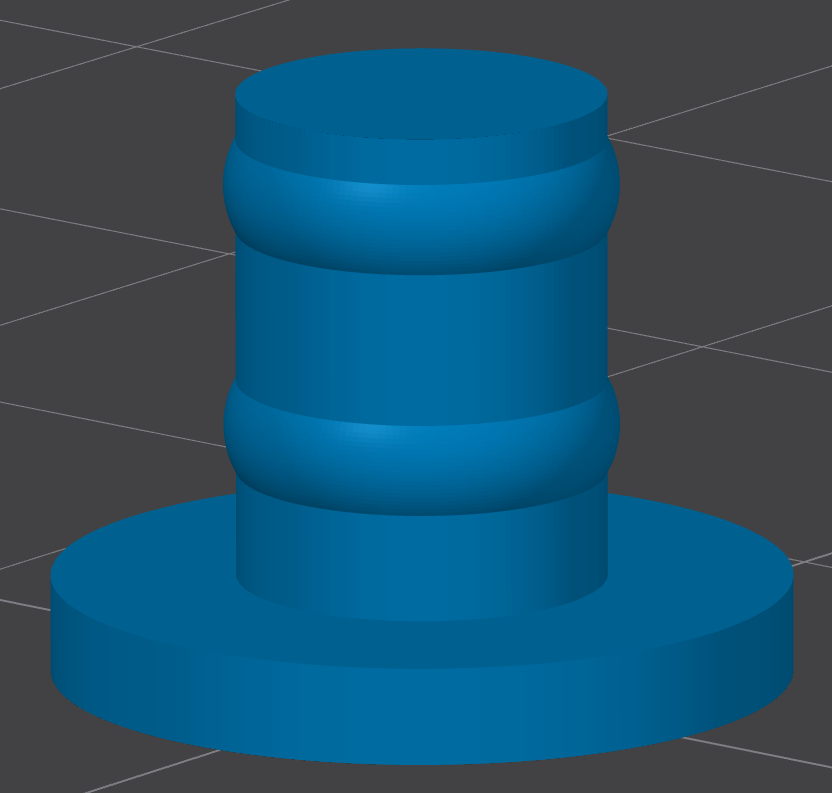

Les pieds en « caoutchouc »

Ce n’est pas réellement du caoutchouc. J’ai utilisé un échantillon de SAKATA Flex 920 pour imprimer les 4 petits pieds destinés à protéger la surface sur laquelle sera posé le support.

Les fichiers 3D pourront bientôt être téléchargés en cliquant sur le bouton ci-dessous

Si vous souhaitez les obtenir avant, laissez-moi un message.
Vous pouvez adapter les dimensions et modifier les formes à partir du fichier FreeCAD.

Il faudra percer 4 trous de 6 mm de diamètre sur une profondeur de 8 mm minimum pour pouvoir les enfoncer.
