Rangement de sondes d’oscilloscope en impression 3D

On binamé agayon

rangement sondes oscillo 7

Les sondes de l’oscilloscope qui traînent et s’emmêlent sur le plan de travail, un vrai cauchemar 😉

Présentation

Un support pour ranger et protéger les sondes de mon oscilloscope;
Il se clipse dans la fixation de la poignée du multimètre UNI-T UT8803E;
Il peut contenir :
4 sondes standard;
1 sonde différentielle Micsig;

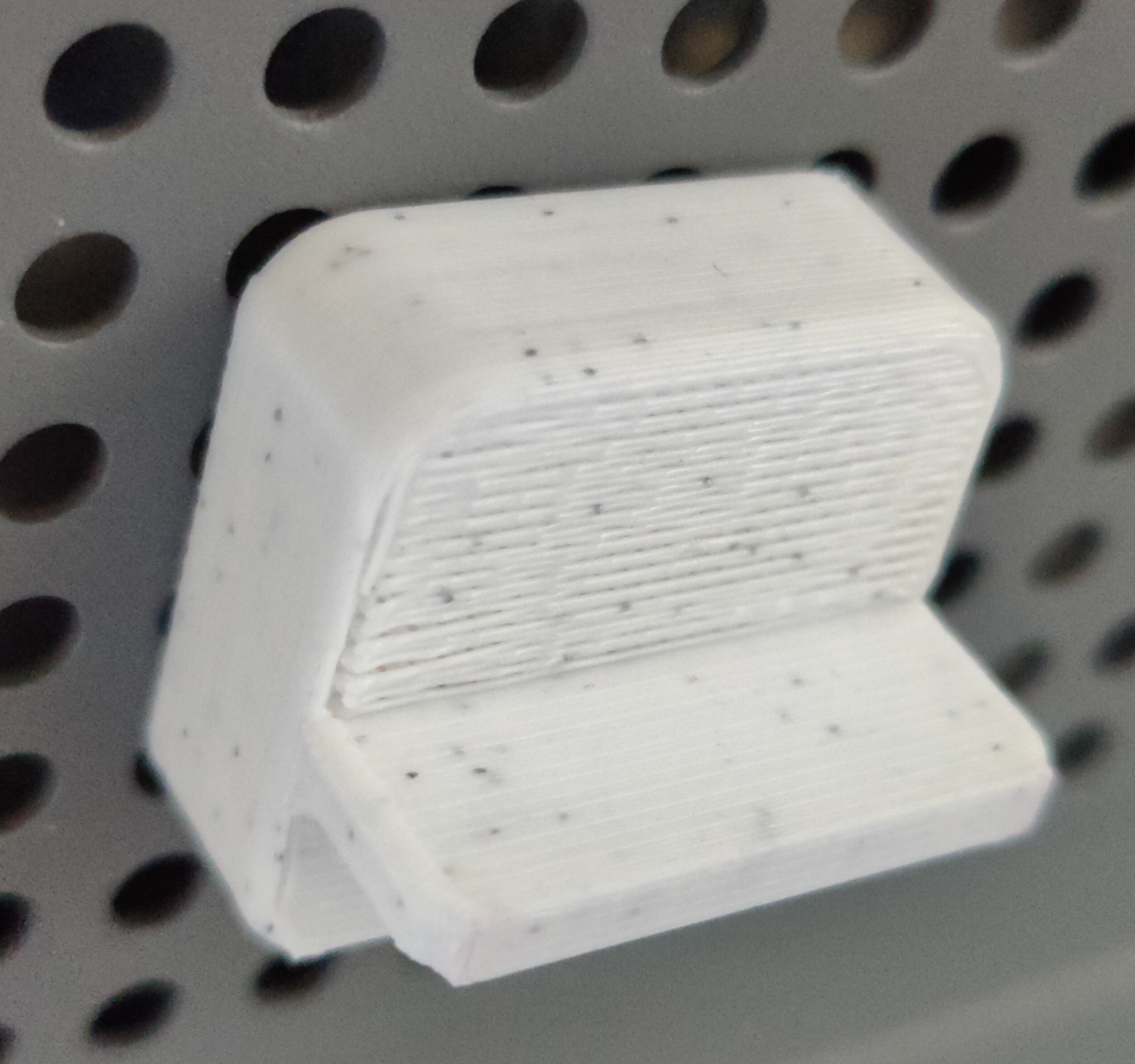

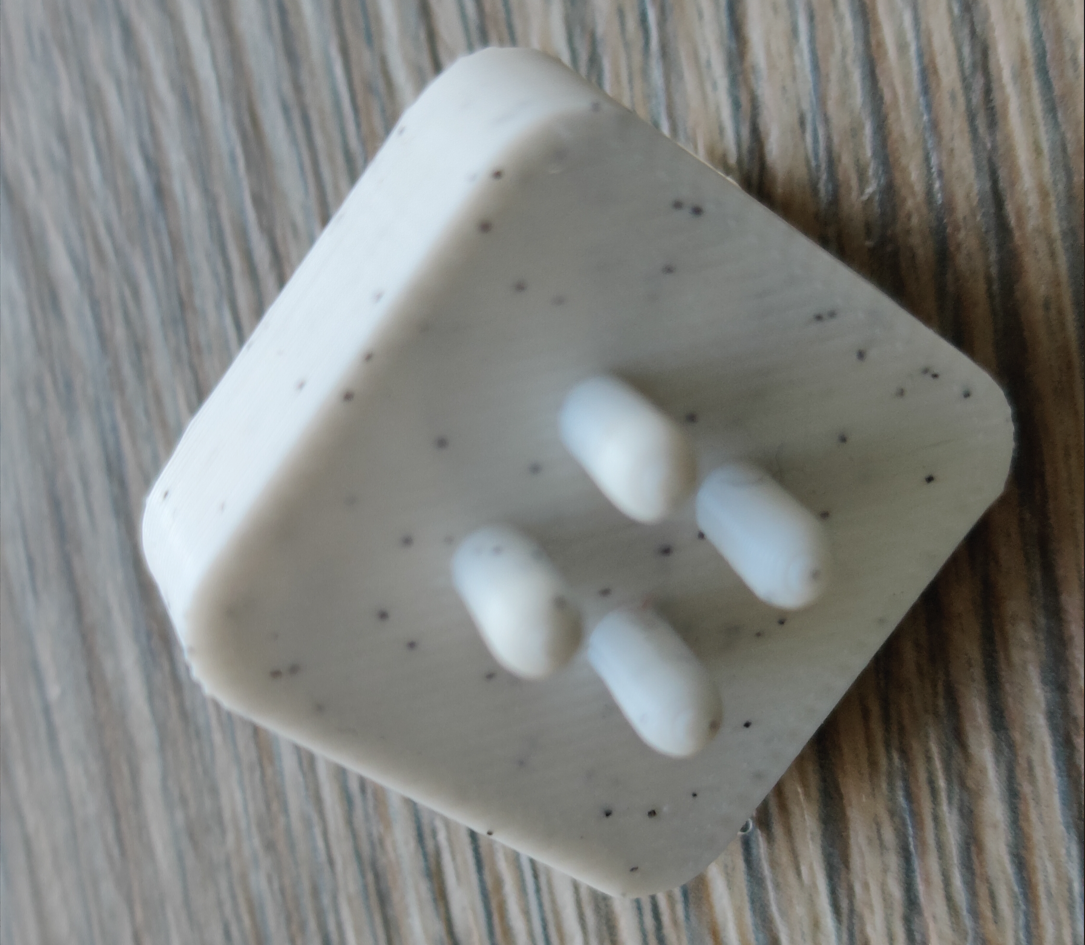

Un deuxième élément empêche la rotation.

Les fichiers 3D peuvent être téléchargés en cliquant sur le bouton ci-dessous :

Le fichier FreeCAD est fourni pour que vous puissiez l’adapter à vos besoins. Sondes, fixation …

Impression

J’ai réalisé cet objet en PLA;
Le châssis est imprimé base sur le lit;
Epaisseur de couche 0,2 mm, 3 bords, 20% de remplissage et des supports.
