Port Série accessible à travers une connexion Ethernet TCP/IP

Pourquoi ?

Pour piloter à distance un équipement RS-232 à partir de mon PC connecté en Ethernet : dans un permier temps, de la charge électronique programmable KUNKIN KP184.

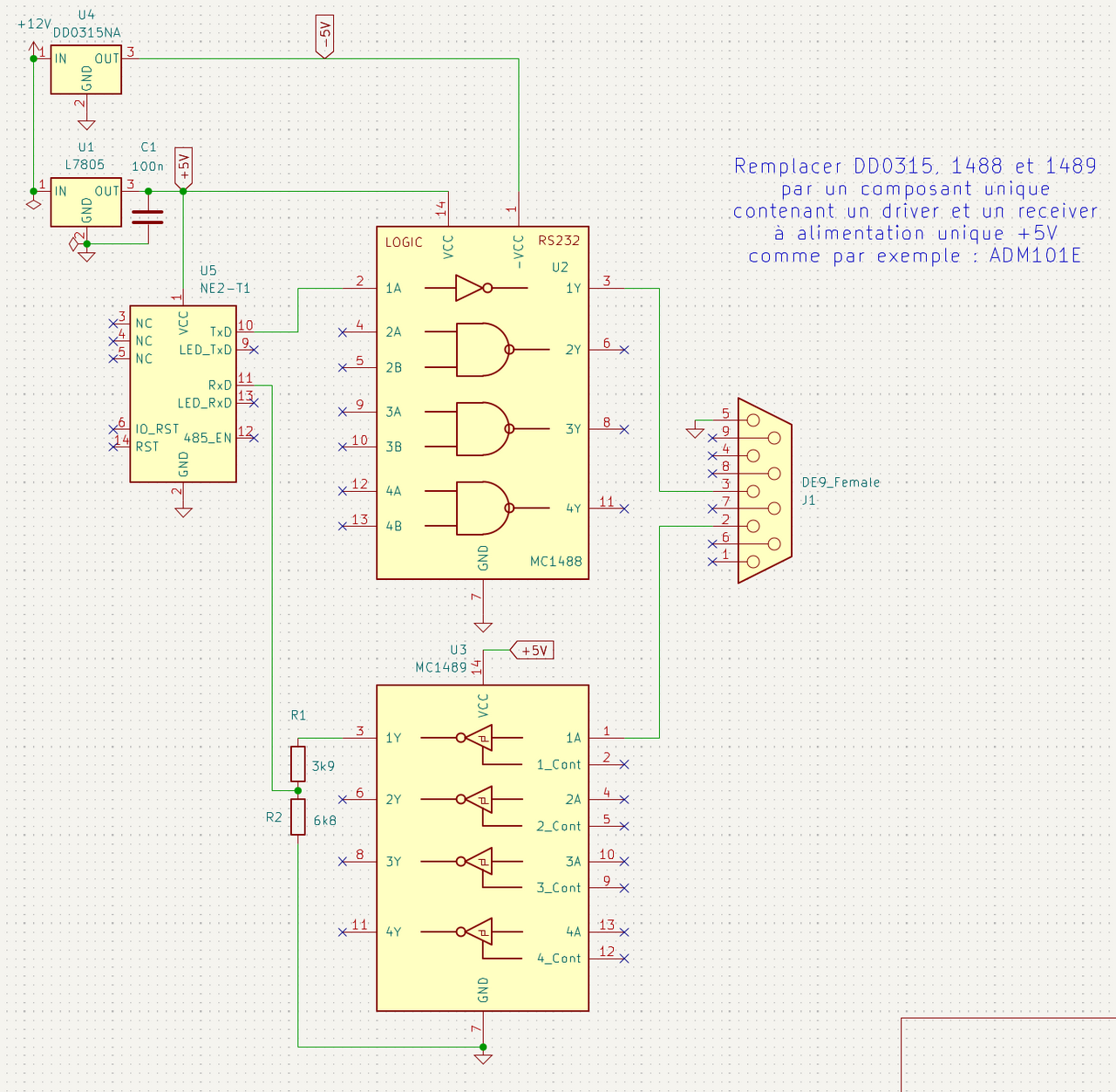

Schéma

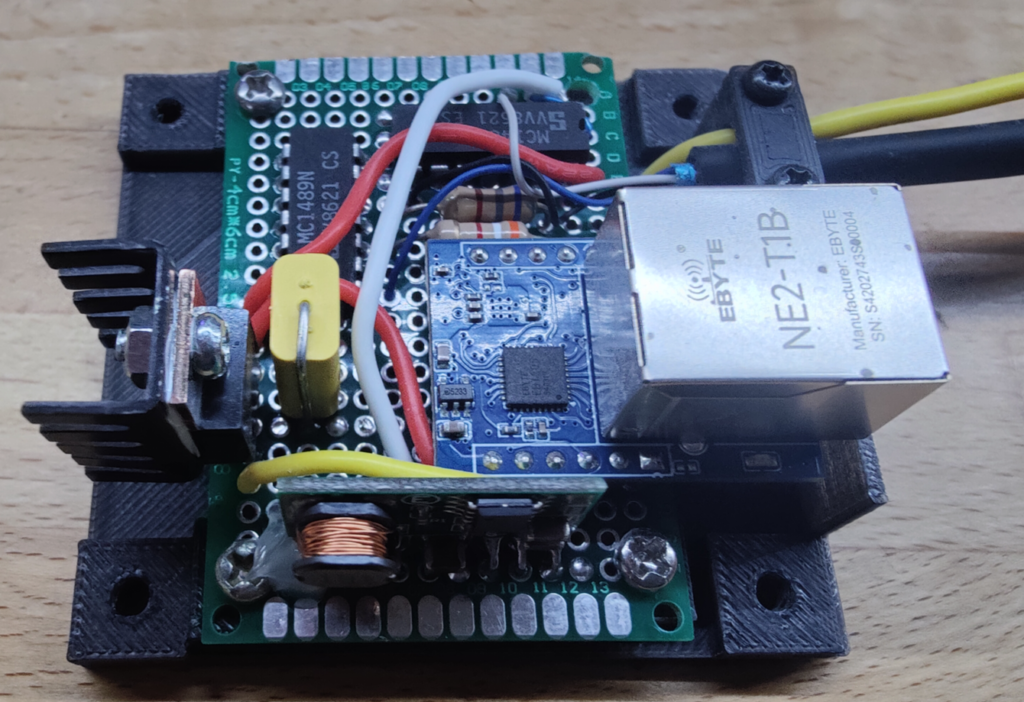

Composants

1 Module NE2-T1B développé par Ebyte.;
1 Régulateur 7805;
1 Dissipateur thermique pour TO-220;
1 module inverseur de tension + 12 V DC vers – 5 V DC;
1 MC1488;
1 MC1489
1 boîtier imprimé en 3D.

J’ai utilisé des MC1488 et 1489 parce que j’en avais en stock. Vous pouvez les remplacer, par exemple, par un ADM101E et supprimer le module inverseur de tension !

L’alimentation est fournie par le KP-184. Pour d’autres usages, il faudra prévoir l’alimentation !

Boîtier

Les fichiers 3D pourront bientôt être téléchargés en cliquant sur le bouton ci-dessous

Si vous souhaitez les obtenir avant, laissez-moi un message.
Vous pouvez adapter les dimensions et modifier les formes à partir du fichier FreeCAD.

La partie logicielle

Un programme est fourni pour configurer la partie Ethernet du module NE2 ainsi que son mode de fonctionnement.
Il vous faudra également un driver pour émuler un port série qui sera lié au module NE2. Dans mon cas, j’ai utilisé le logiciel renseigné par Ebyte à savoir : « Virtual serial port » développé par Eltima software.

Et enfin, connecter le logiciel de gestion de l’équipement sur ce port série.

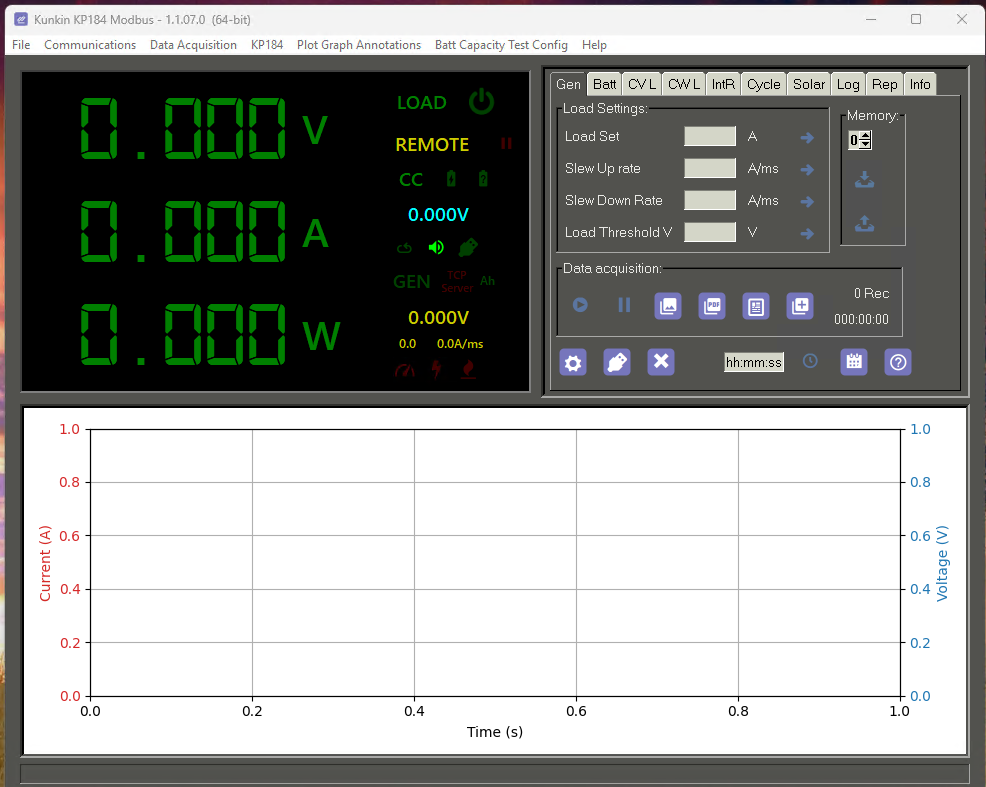

Dans ce cas précis, Il s’agit de « Kunkin KP-184 Modbus » développé par Interflexo – Sistemas de Automação e Controlo Unipessoal, Lda. Réalisé pour piloter la charge KP-184.
Vous trouverez le mode d’emploi en suivant ce lien https://www.interflexo.com/kp184/KP184_exe%20v1_0%20User%20Manual.pdf
