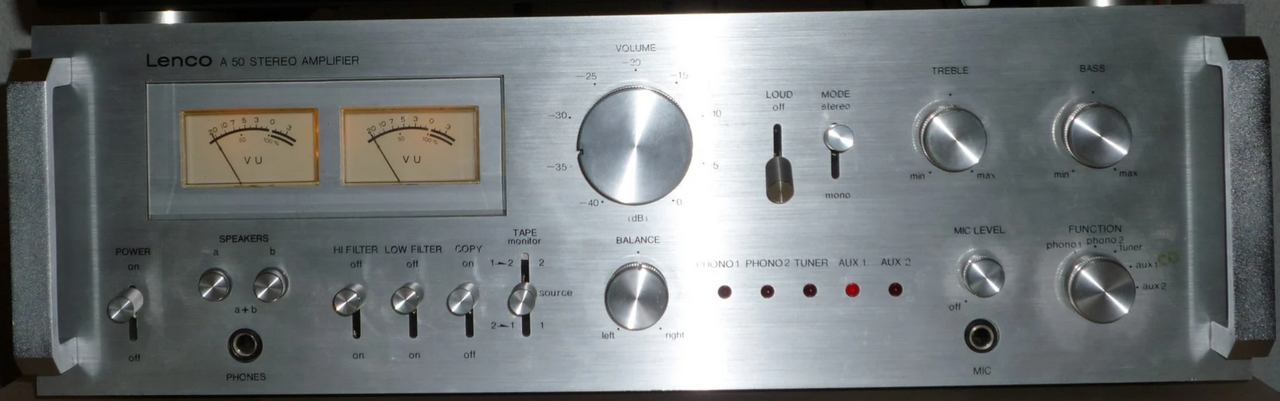

Amplificateur vintage Lenco A50 remis en état
Restauration de l’étage de puissance et reproduction du circuit imprimé.
Je l’avais prêté à un neveu et il me l’a rendu avec l’étage de puissance complètement claqué. Je l’utilisais depuis plus de 10 ans sans aucun soucis. Le circuit imprimé était brulé et percé par endroits, les transistors TO-3 étaient eux aussi dans un état post apocalyptique ! 😉
J’ignore toujours ce qui a pu se passer et je préfère ne pas le savoir.
Mon intention était de le restaurer à l’identique.
Par contre, les manuels techniques trouvés montraient un schéma de l’étage de puissance Push-Pull, complémentaire (PNP/NPN). Cela ne correspondait pas à mon modèle car les transistors de puissance étaient tous des NPN.
J’avais, par bonheur, conservé une étude technique de mon amplificateur mais portant une autre marque, dans un article de la revue d’électronique « Le Haut-Parleur ». Et là, le schéma correspondait à un étage de puissance quasi complémentaire (NPN/NPN).
Cela m’arrangeait bien car j’avais pas mal de 2N3055 en stock et n’avais pas envie d’en acheter d’autres.

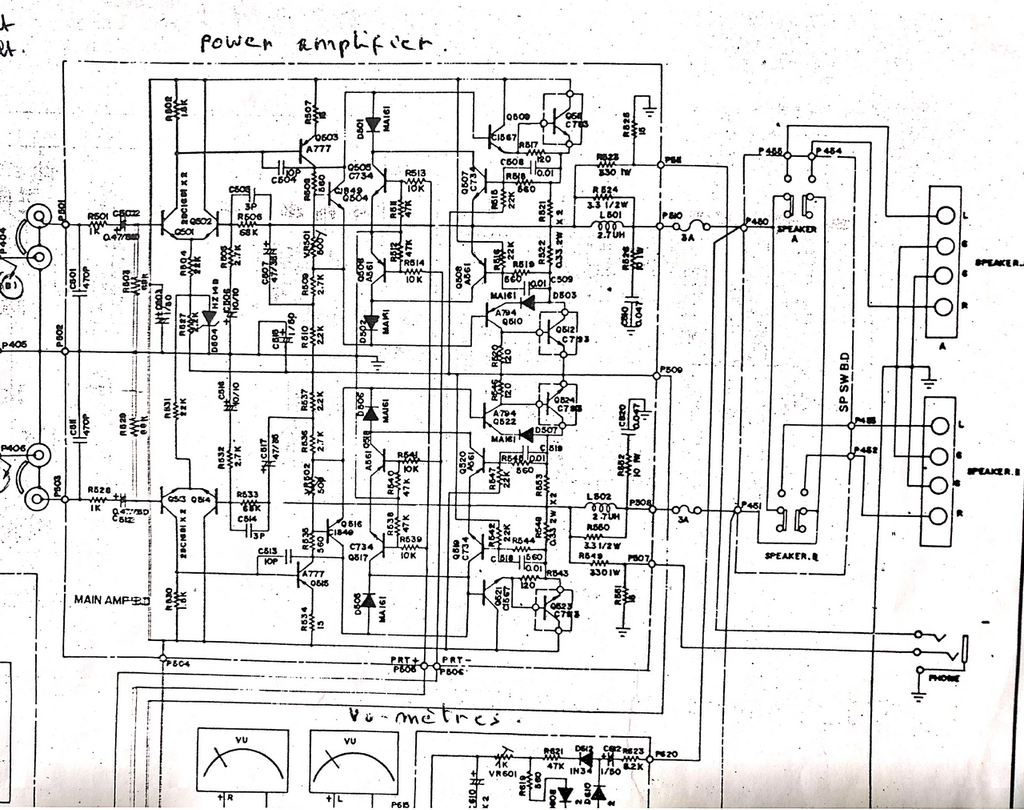

Le voici

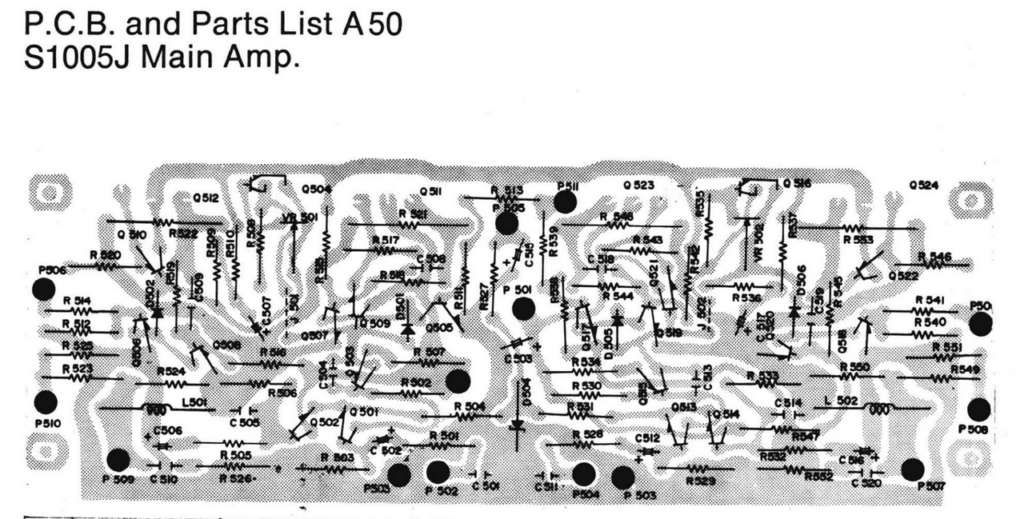

Pour un canal, les différences entre les deux versions concernent les composants R517, R520 et D503. Donc, le circuit imprimé, illustré ci-dessous, trouvé dans le manuel de maintenance convient. A condition d’apporter les modifications nécessaires pour ces trois composants.

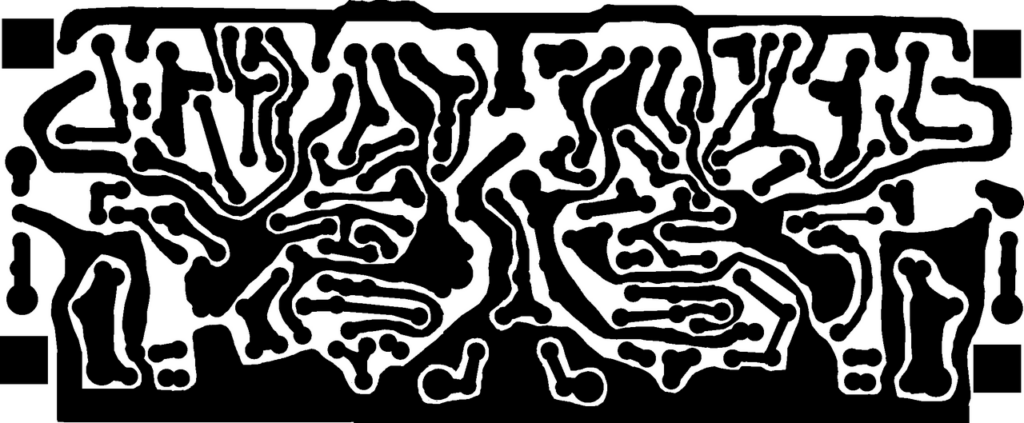

J’ai importé une capture d’écran dans GIMP, supprimé ce qui était inutile, noirci les pistes et ajouté les traces requises pour R517, R520 et D503.
Après avoir imprimé le dessin sur du papier calque, j’ai exposé une plaque de cuivre photosensible aux UV à l’aide de mon banc d’insolation.

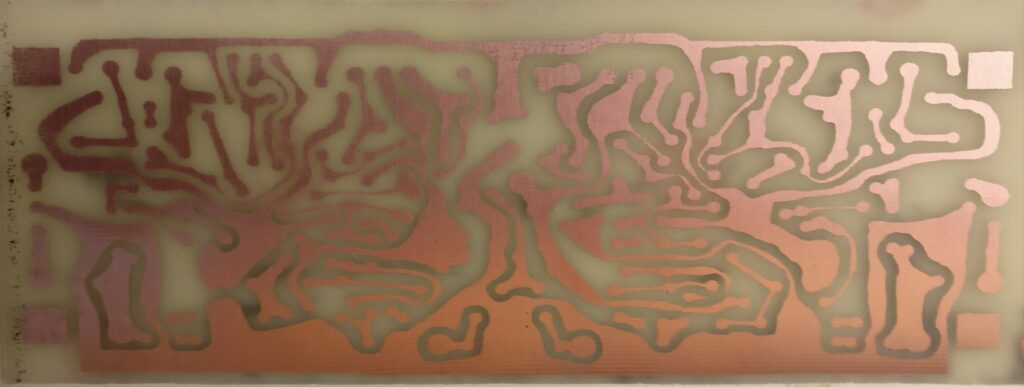

Après le traitement habituel à la soude caustique et au perchlorure de fer, j’ai obtenu ce résultat.
A l’aide d’une petite foreuse et de mèches de 0,8 mm et 1,2 mm, j’ai percé tous les trous.

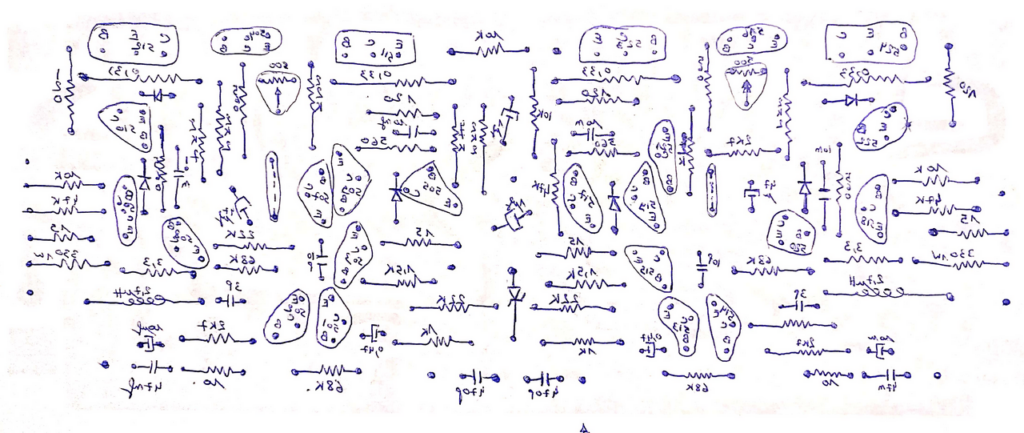

Pour me faciliter la tâche, j’ai réalisé un plan d’implantation et je l’ai imprimé en miroir. Ainsi, placer les composants fut un jeu d’enfant.
J’ai dû refaire les deux inductances car elles étaient détruites.
J’ai remplacé les supports TO-3, utilisé de la pâte thermique et des isolants en mica pour monter les 2N3055 (Appairés bien entendu) sur le dissipateur.
Un peu de soudure, et …

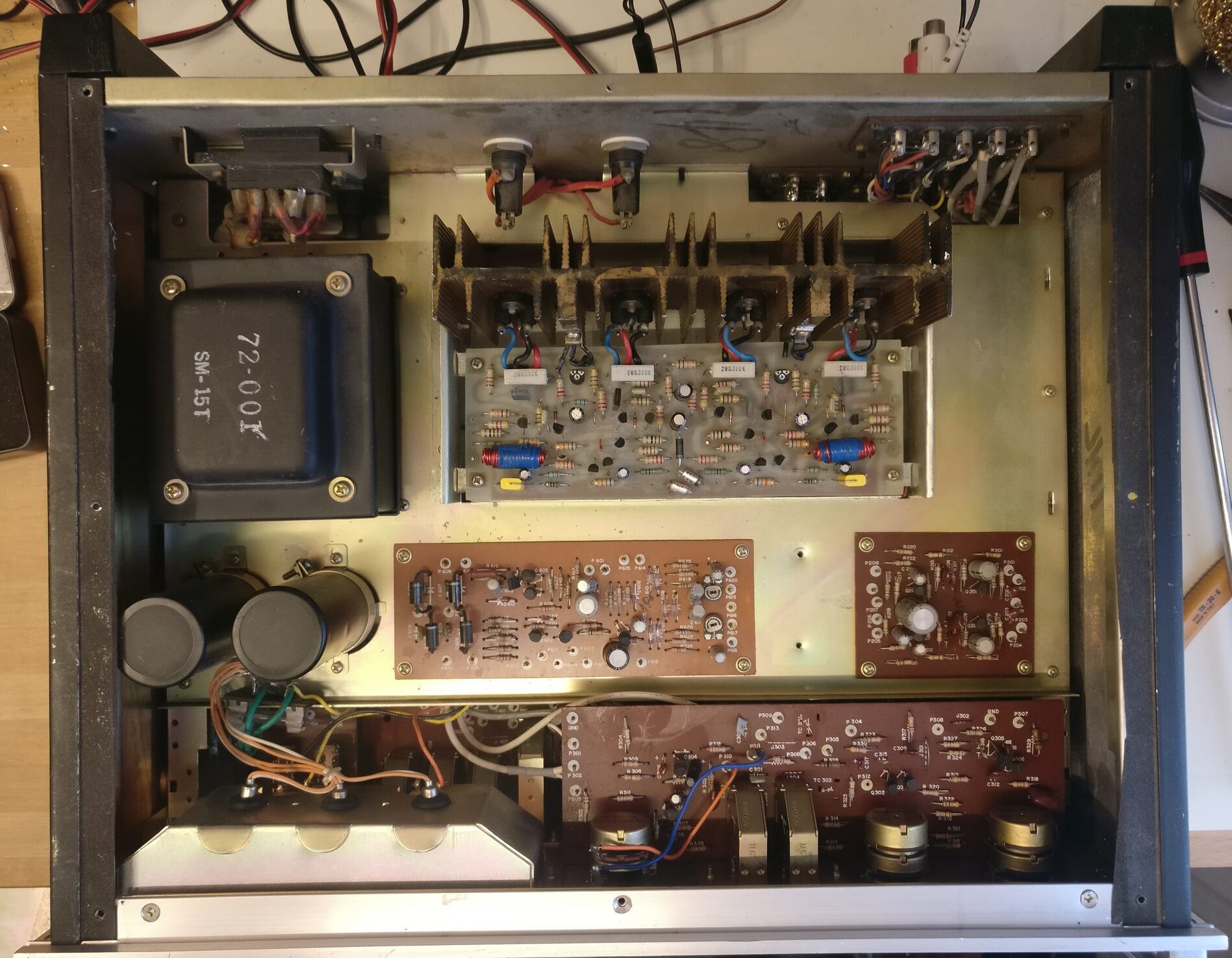

voilà le résultat.
Après cette opération, j’ai testé l’amplificateur pendant plusieurs heures, avec un signal sinusoïdal à l’entrée et des résistances de puissance en guise de charge. (Le silence est d’or !) Il a tenu le coup. 😉
Ma version (à gauche) est un peu plus colorée que l’original (à droite), que je trouvais un peu terne. De plus, le circuit imprimé est en époxy renforcé de fibre de verre et non plus en bakélite.

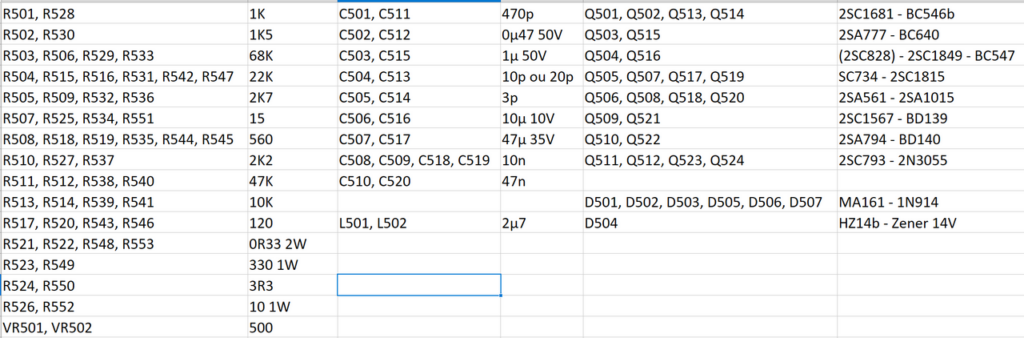

J’ai remplacé certains composants par des versions modernes comme les diodes MA161 et quelques transistors. voir ci-dessous.
Informations trouvées sur Hi-Fi Engine : Lenco A50 Integrated Amplifier
Un autre lien : https://www.resus.ch/lenco-a-50.html
Après le Pioneer SA6300 réparé et publié sur ce site, cette restauration m’a permis de remettre en service un amplificateur auquel je tiens, tout en reproduisant moi-même le circuit imprimé de son étage de puissance. C’était une belle occasion de remettre en pratique quelques techniques classiques de l’électronique.
