Clips positionnement nid d'abeille 1

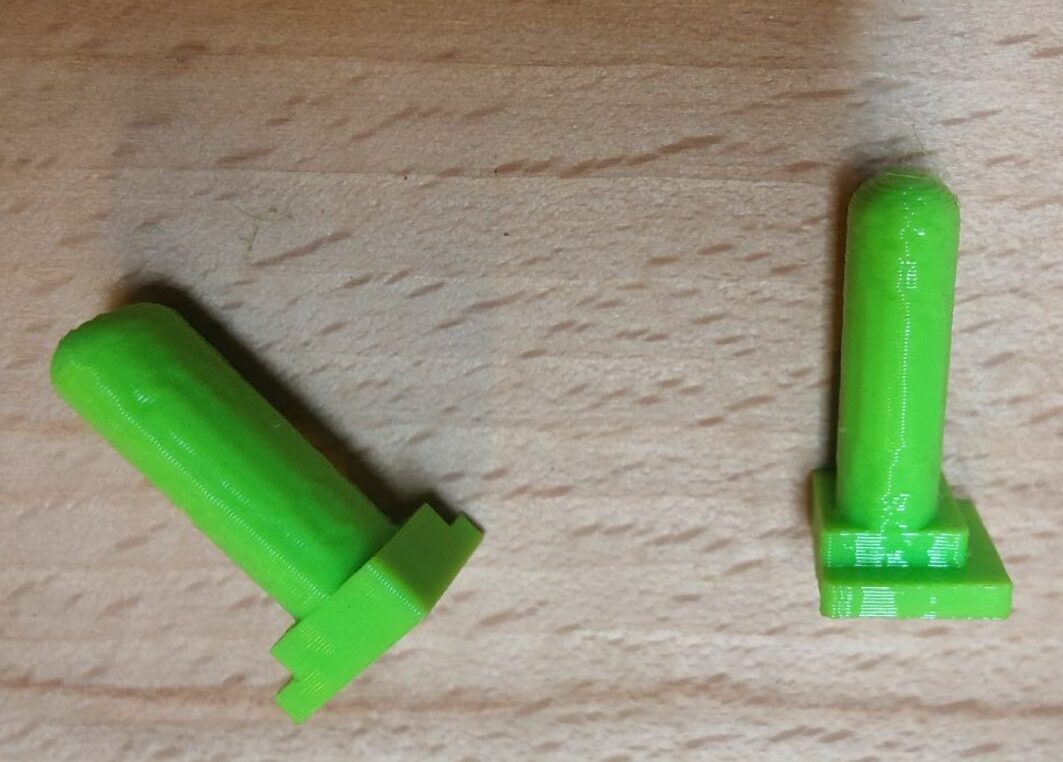

Clips de positionnement pour nid d’abeille imprimés en 3D

L’objet imprimé en situation

Clips positionnement nid d'abeille

Pourquoi ?

Positionner les matériaux sur le nid d’abeille d’un graveur laser et éviter qu’ils bougent n’est pas toujours évident.
J’ai juste voulu me simplifier la vie 😉

Description

  • Le clip s’emboîte dans une alvéole du nid d’abeille;
  • Deux côtés permettent de bloquer le bord de la pièce;
  • Les deux autres, ont un rebord qui permet de pincer la pièce sur le nid-d’abeille;
  • Le fichier FreeCAD est fourni pour que vous puissiez l’adapter à vos besoins.

Les fichiers peuvent être téléchargés en cliquant sur le bouton ci-dessous

Pour plus d'informations, cliquez le bouton

Comment imprimer ?

  • Je les imprimes debout, plat sur le lit et la partie arrondie au-dessus;
  • 3 bords, des couches de 0,2mm, un remplissage de 25%. Pas de supports;
  • En fonction de votre imprimante et de votre filament, il peut-être utile de placer une structure à la base pour éviter le décollement.
