Lecteur multimédia Raspberry Pi, distribution KODI, impression 3D
Matériel
Je privilégie ces alimentations car elles sont, entre autre, certifiées UL et TUV. (Organismes américains et allemands de certification de sécurité). Cela signifie que les produits concernés ont passé avec succès une série de tests destructifs recréant des conditions de fonctionnement anormaux et qu’ils n’ont représenté aucun danger pour les biens et les personnes.
Logiciel
Il s’agit de la distribution KODI facilement installable à l’aide du RaspBerry Pi Imager.
Le boîtier

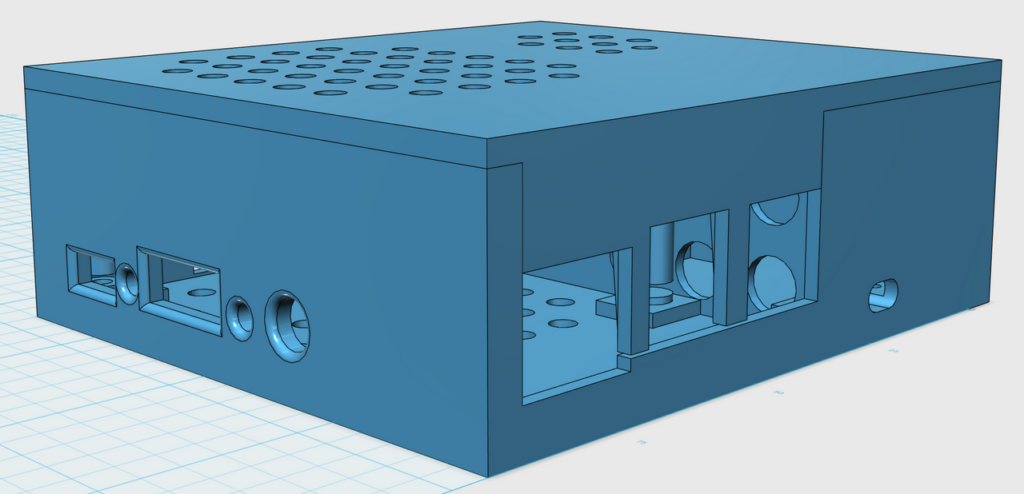

J’ai imprimé en 3D le boîtier en PLA. Il est composé de trois parties :
Montage
L’interrupteur s’emboîte simplement dans l’ouverture.
Le câble d’alimentation 220V s’insère dans le trou et est soudé sur l’interrupteur.
!!! Attention !!! L’interrupteur est un bipolaire. Repérez correctement les bornes à utiliser avec un multimètre. Si vous vous trompez, vous provoquerez un court circuit franc ! L’interrupteur rique d’être endommagé, le disjoncteur de votre installation électrique déclenchera! Si votre installation électrique n’est pas correctement protégée, vous risquez flammes et brulures ! En cas de doute, ne commutez qu’un seul fil du câble d’alimentation.
L’alimentation se fixe avec un colson après avoir soudé les 4 fils. Un câble rouge et noir sera utilisé de préférence pour le 5V DC. Rouge pour le positif et le noir pour la masse (0V).
Ces deux fils sont respectivement soudés sur les pattes 5V et GND du connecteur 40 pins du RaspBerry Pi avant de fixer ce dernier dans le boîtier ave 2 petites vis parker.
Sur la photo, on voit un BananaPi ! Je l’ai essayé durant le pénurie des RaspBerry Pi mais je ne le recommande pas, il présentait des problèmes avec la distribution Kodi
