Comment fabriquer une décoration “Home” en bois avec une CNC

Une bien jolie décoration pour agrémenter votre espace de vie

Présentation

Ce beau lettrage est réalisé dans une chute d’étagère en pin de 18 mm d’épaisseur.
L’objet terminé fait environ 340 x 120 mm (L x h). Il peut être déposé sur un meuble ou éventuellement fixé sur un mur ou cloison.
J’avais besoin d’un projet pour apprendre à utiliser ma petite CNC de bureau et je voulais qu’il soit utile ou décoratif.
J’en ai réalisé un deuxième pour offrir comme cadeau d’anniversaire à ma fille ainée.

Voici ce que cela donne :

Compétences nécessaires

savoir usiner du bois tendre avec une CNC de bureau;
savoir prendre les mesures de sécurité pour utiliser une CNC de bureau;

Matériel nécessaire

plaque de pin de 18mm d’épaisseur;
une CNC de bureau;
fraise pour la CNC de bureau;
papier emeri.

Réalisation

Le fichier .SVG

Home Télécharger

Ce fichier permet de calculer les chemins d’usinage.
J’ai utilisé le logiciel Cut2D de la société VECTRIC pour définir les chemins d’outils.
Cependant, ce logiciel étant assez coûteux, vous pouvez le faire avec des solutions gratuites en ligne comme EASEL par exemple. (Didacticiel en français offert par la Bizounerie)

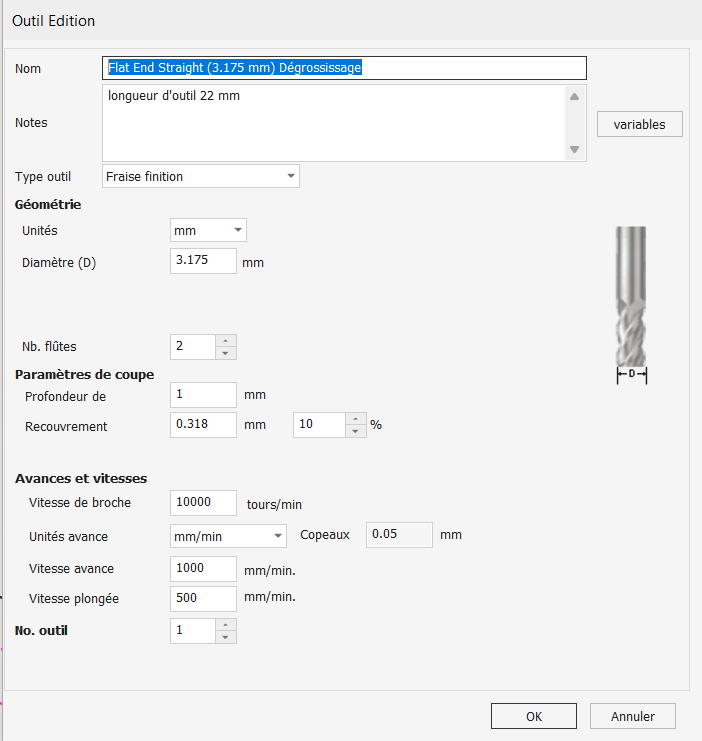

Outil

J’ai utilisé une fraise de type « Flat End Straight » (3.175 mm) de longueur d’outil de 22mm.

Chemins d’outils

Ces paramètres sont donnés à titre indicatif et devront être adaptés à votre machine, votre outil et votre type de bois.

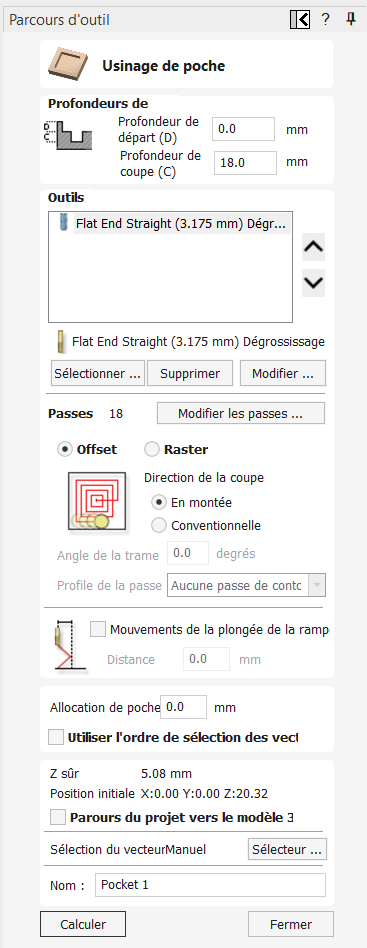

Pour les évidements intérieurs

Pocket 1 Télécharger

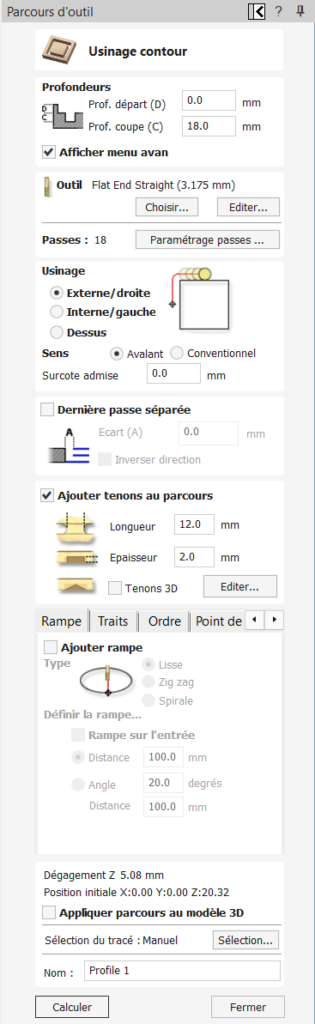

Pour le pourtour

Profile 1 Télécharger
