Centrale domotique HomeAssistant à base d’un Raspberry Pi 4

Le tableau de bord

En cours d’édition

L’électronique

Matériel

Un Raspberry Pi 4 Modèle B avec 2 GB de RAM;
Une carte micro SD de 16 GB. Méfiez-vous des cartes chinoises bon marché. Privilégiez une bonne carte d’une classe de vitesse V30 minimum;
Une alimentation MeanWell IRM10-05. Trouvée chez Reichelt;

Je privilégie ces alimentations car elles sont, entre autre, certifiées UL et TUV. (Organismes américains et allemands de certification de sécurité). Cela signifie que les produits concernés ont passé avec succès une série de tests destructifs recréant des conditions de fonctionnement anormaux et qu’ils n’ont représenté aucun danger pour les biens et les personnes.

Logiciel

La ditribution Home Assistant s’installe aisément à l’aide du RaspBerry Pi Imager.
Il existe suffisement de tutoriaux sur le NET pour aider au paramétrage de base, à commencer par la documentation officielle.

Une fois accès à la console, j’ai ajouté 3 composants logiciels dans « Applications » :

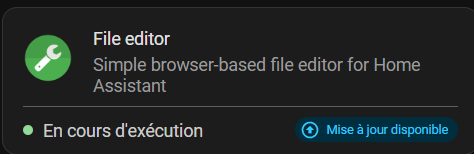

File editor permet de modifier les fichiers de configuration directement à partir du navigateur WEB. Si vous préférez l’accès SSH et l’éditeur natif de Linux, ceci n’est pas nécessaire;

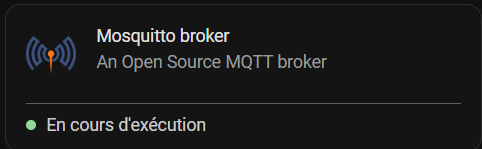

Mosquitto Broker est un serveur MQTT;

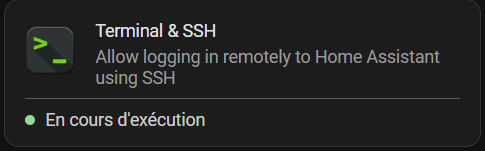

Terminal & SSH permet d’ouvir une session terminal dans le navigateur WEB. Si vous préférez l’accès SSH via Putty ou autre terminal, ceci n’est pas nécessaire.

J’ai également les intégrations suivantes :

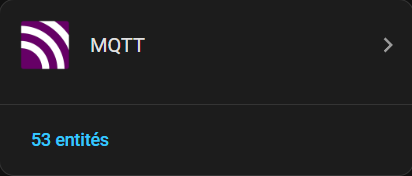

MQTT pour l’échange d’informations avec sondes et commandes;

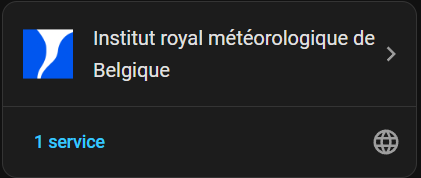

IRM pour les informations météo;

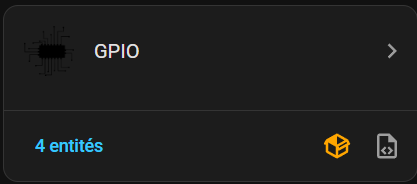

GPIO pour l’exploitation directe des GPIO du RaspBerry Pi;

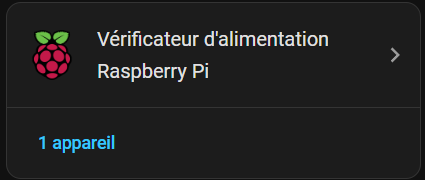

Le vérificateur d’alimentation.

Le boîtier

J’avais imprimé le boîtier PLA en 3D avant de penser à le suspendre sur un rebord de meuble. C’est pourquoi j’ai réalisé deux élément :

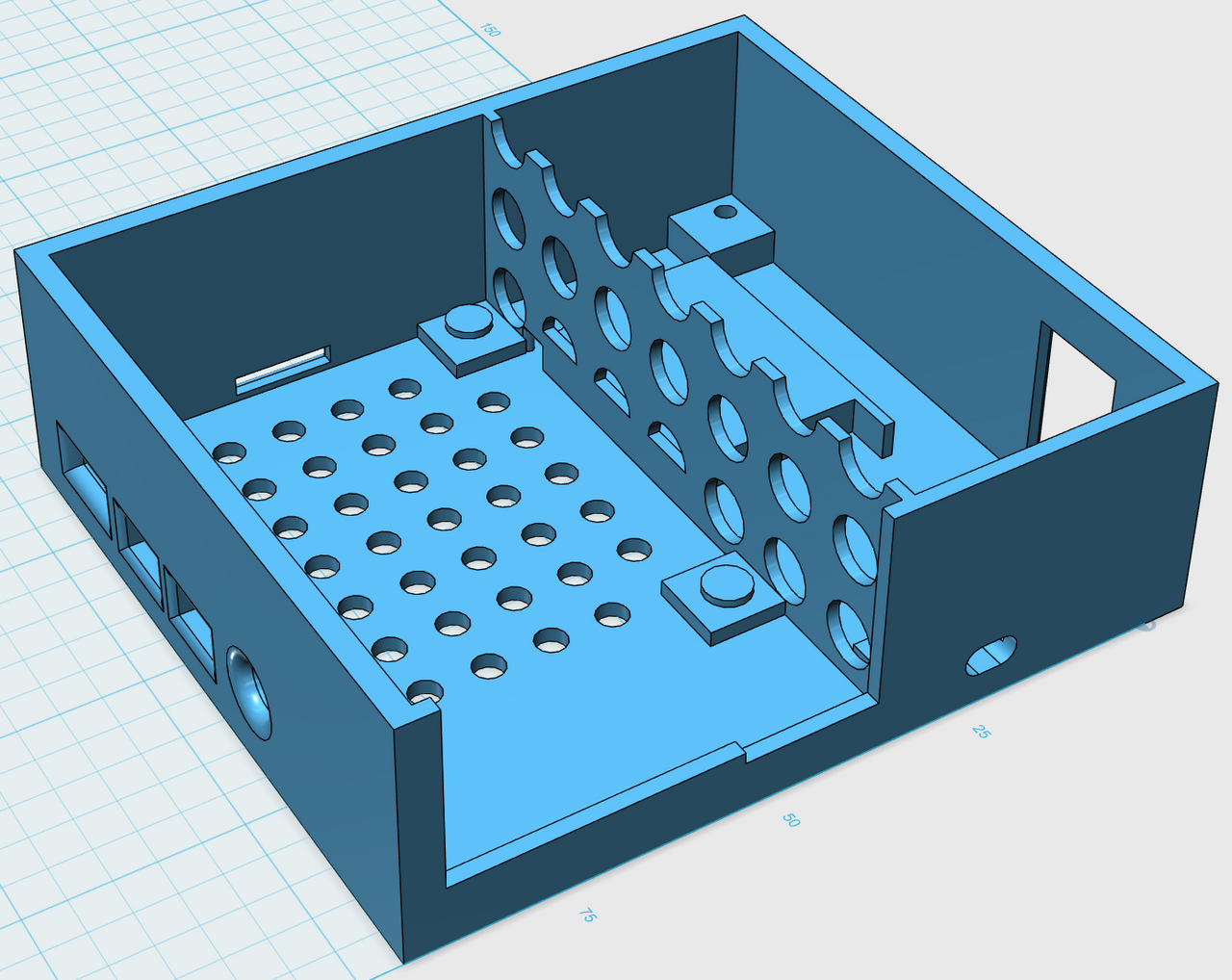

Le premier est le boîtier du RaspBerry P et de l’alimentation à proprement parler. J’ai utilisé la partie inférieure du boîtier du Lecteur Multimédia publié sur ce site;

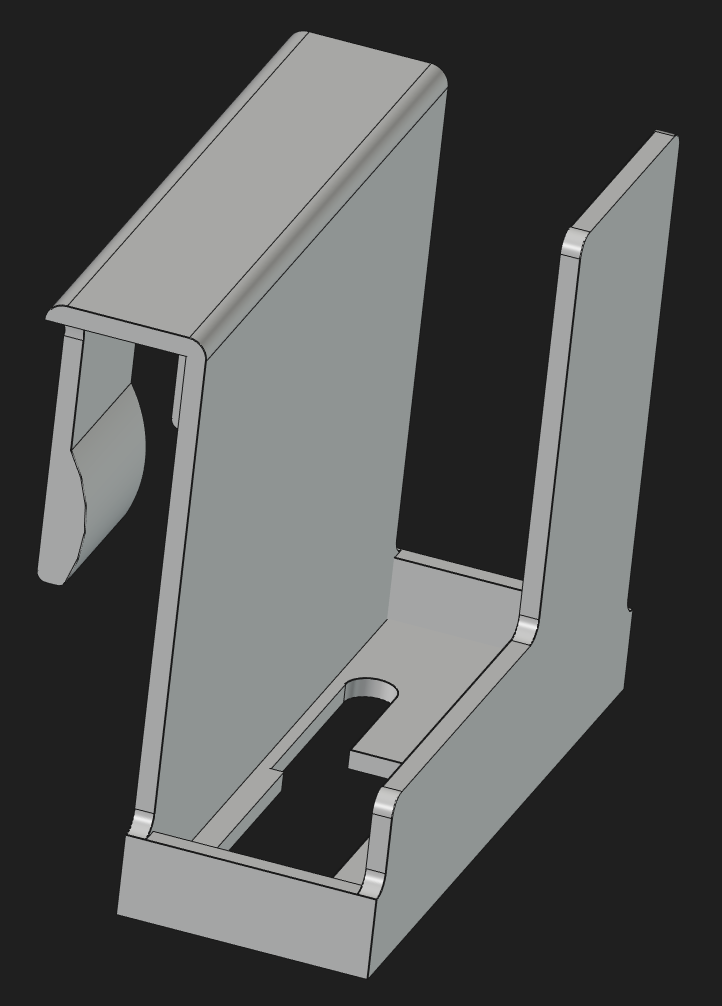

Le second est l’élément à suspendre dans lequel se glisse simplement le premier.

Elle gère les objets connectés suivants, présentés sur ce site :

Gestion d’accès NFC et commande électrique pour labo
Boutons de commande MQTT
Mesure de CO2, température et taux d’humidité
Commande Banne Solaire
Commande d’éclairage pour cartes domotiques DOMESTIA
Commande guirlande Led Sapin de Noël
Prise Gigogne Thermostat
Prises de courant commutées par un signal TTL
Prise de courant gigogne pilotée par WiFi et MQTT
Prises Ethernet quadruple pilotée par ESP32 et MQTT
Retour d’état pour cartes domotiques Domestia
Sonde de température extérieure
Sonde de température intérieure
…

Les fichiers de configuration :

Donnés à titre d’exemples, ils peuvent être une source d’inspiration.
