Créez vos boîtes rectangulaires personnalisables par impression 3D

Un seul design pour les faire toutes !

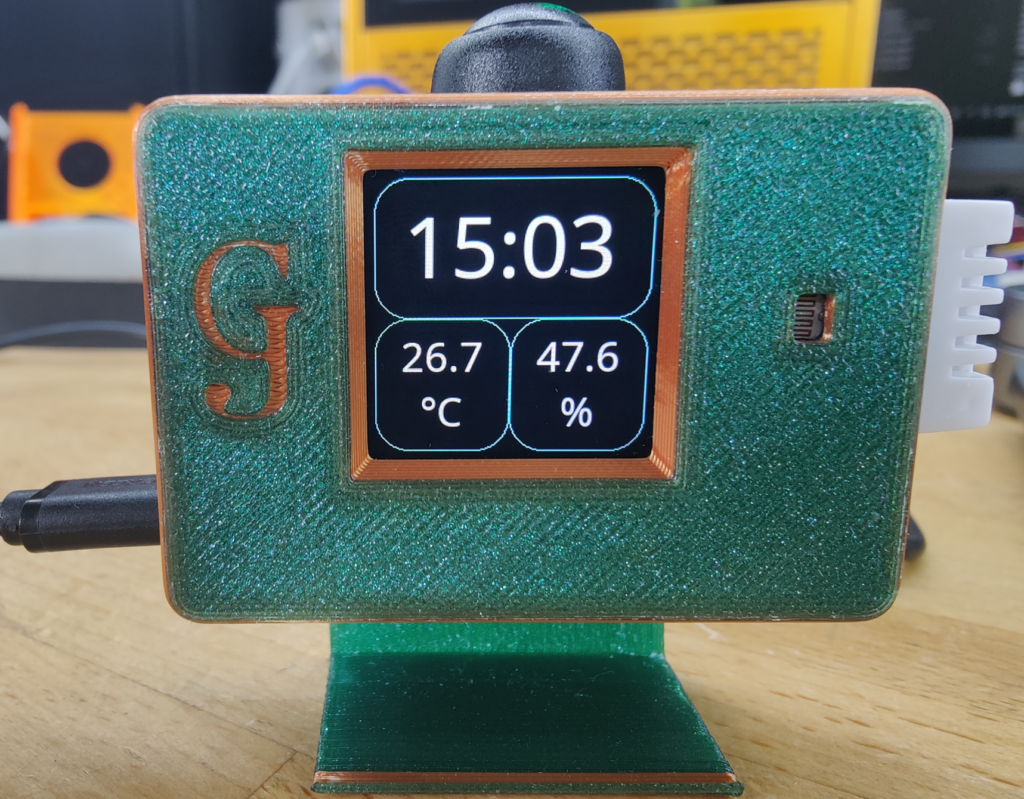

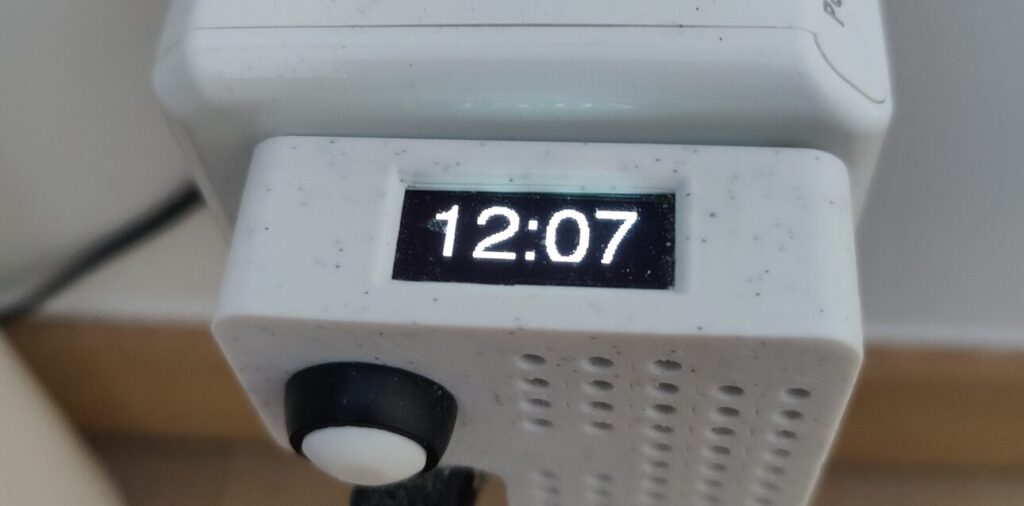

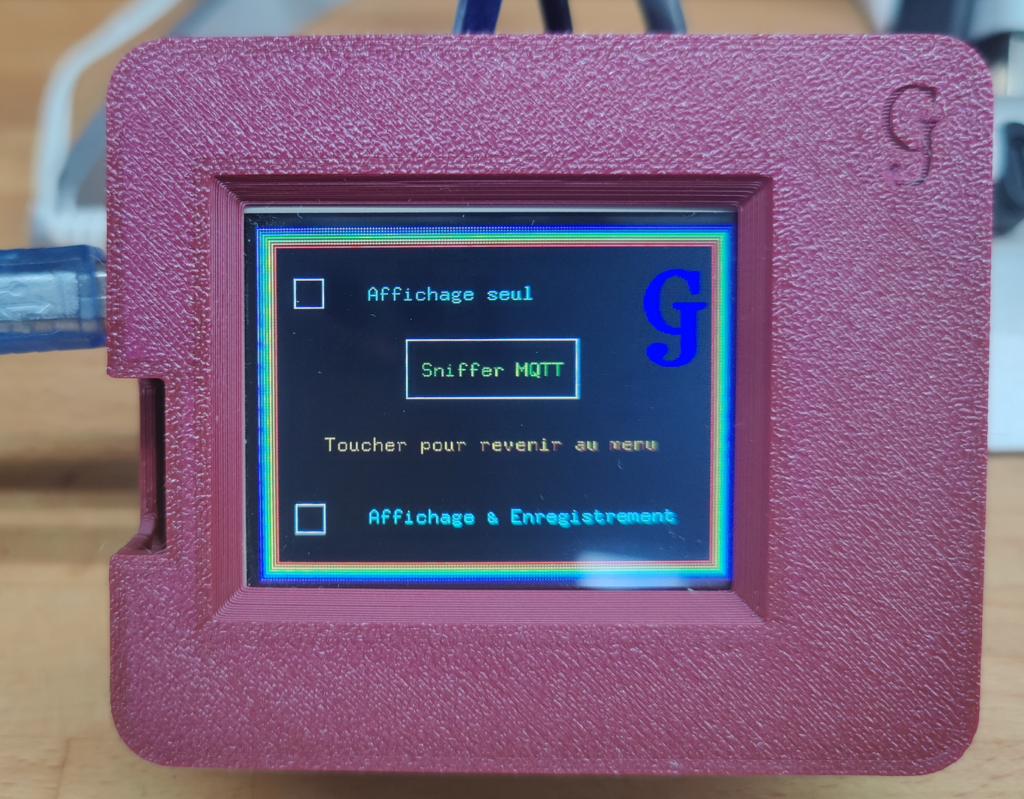

Quelques exemples

Pourquoi ce design ?

J’ai, depuis toujours, détesté la mise en boîte de mes montages électroniques. Il fallait, par chance, trouver une boîte adéquate dans le commerce ou la faire soi-même en métal ou en bois.
Il fallait jouer de la plieuse, de la foreuse, de la lime sans parler des abrasifs, vernis, autocollants pour la finition.
L’impression 3D a tout changé ! Je réalise toutes les boîtes de mes montages avec cette technologie. Au fur et à mesure, je dessinais toujours les mêmes éléments de dimensions différentes. C’est pourquoi, j’ai créé ce modèle adaptable aux dimensions souhaitées via une feuille de calcul. Les dimensions sont encodées et le dessin s’adapte automatiquement !

C’est une base idéale

Ainsi, le travail répétitif est supprimé. Il ne reste plus qu’à ajouter des entretoises, des parois, des trous, des grilles, clapets… Bref, tout ce qu’il faut pour fixer et placer les éléments de l’appareil. (Circuits imprimés, afficheur, passe-fils, boutons, etc.).

Présentation

Le boîtier est composé de éléments : la partie creuse et le couvercle;
Les dimensions internes sont définies dans la feuille de calcul;
Le diamètre de la vis, de sa tête et l’épaisseur de celle-ci sont encodées dans le tableau;
L’épaisseur des parois, du fond et du couvercle sont également définis dans cette feulle;
Un jeu est prévu pour faciliter l’insertion du couvercle;
Le fichier Freecad est fourni pour que vous puissiez adapter la boîte à vos usages.

Les fichiers peuvent être téléchargés en cliquant sur le bouton ci-dessous

Pour l’impression

J’imprime la partie creuse, face pleine sur le lit. Cette face étant la face visible du modèle fini, elle n’en sera que plus belle. Il est même possible d’y placer logo et texte en cavité et de les contraster en changeant de couleur pendant quelques couches;
J’utilise 3 bords, des couches de 0,2mm, un remplissage de 25% et pas de supports. Sauf si les modifications apportées les rendent nécessaires;
J’imprime le couvercle également face pleine sur le lit avec supports et les mêmes paramètres. De nouveau, les modifications apportées pourraient changer la donne;
En fonction de votre imprimante et de votre filament, il peut-être utile de placer des « oreilles de mickey » aux 4 coins pour éviter le décollement
