Boîte rectangulaire paramétrable avec couvercle coulissant

On a toujours besoin d’une petite boîte !

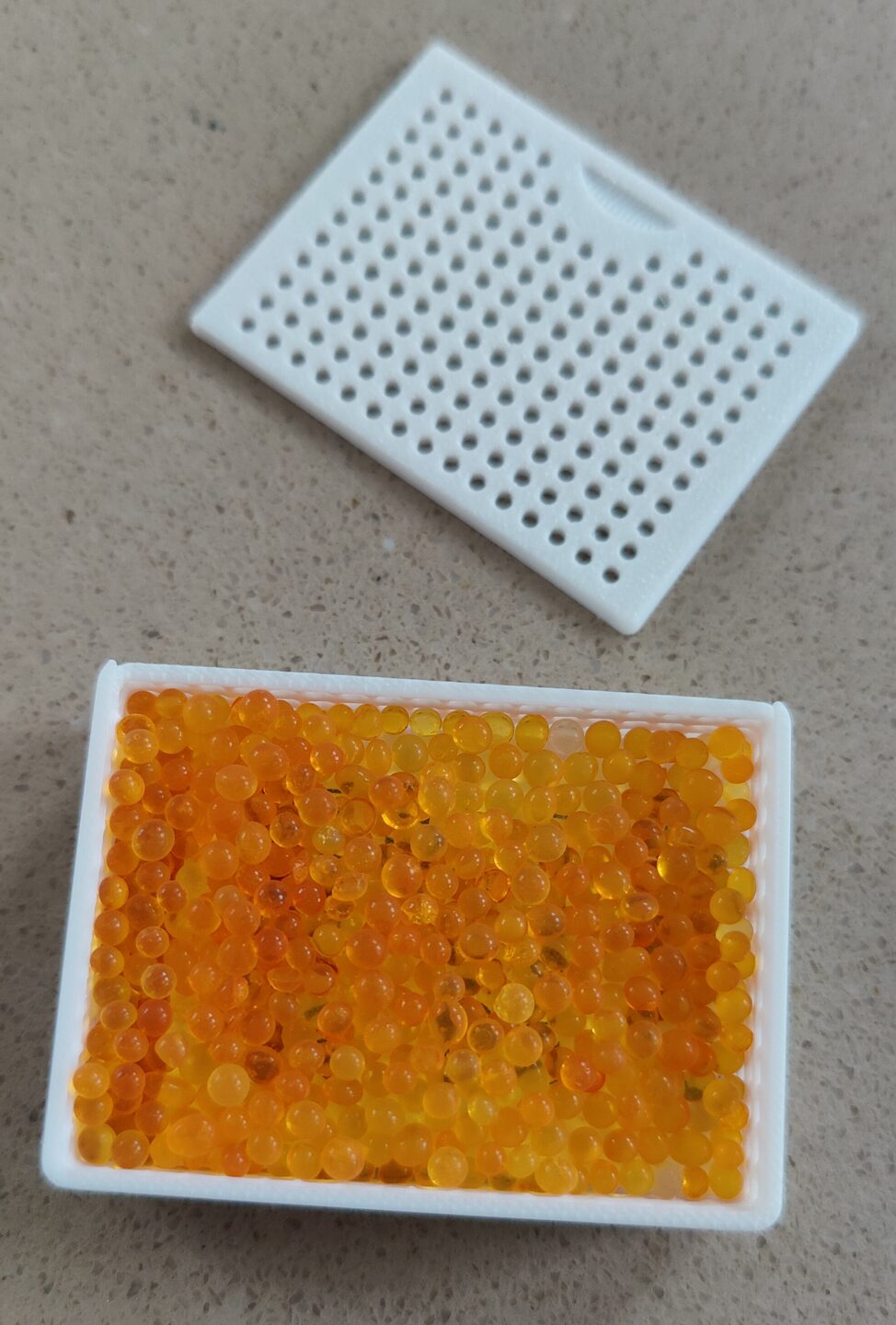

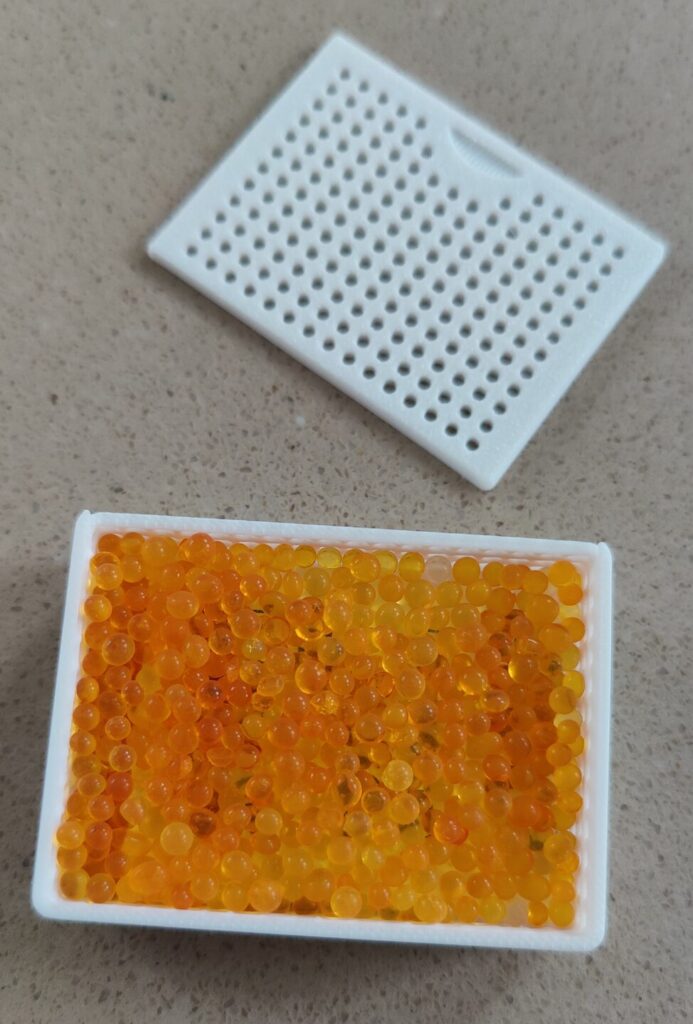

Quelques exemples

Présentation

Deux modèles sont disponibles : l’un à coins arrondis et l’autre à coins droits
Il est est composé de deux éléments : la partie creuse et le couvercle;
Les dimensions internes sont définies dans la feuille de calcul;
L’épaisseur des parois, du fond et du couvercle sont également définis dans cette feulle;
Un jeu est prévu pour faciliter l’insertion du couvercle;
un évidement dans le couvercle facilite l’accroche pour l’ouverture;
Une épaisseur sur la face interne du couvercle fait office de verrouillage;
Le fichier Freecad est fourni pour que vous puissiez adapter la boîte à vos usages.

C’est un modèle de base pour diverses réalisations

Une fois les dimensions entrées dans la feuille de calcul, le modèle s’adapte automatiquement.
Il suffit d’ajouter des cloisons, des trous, un logo…. Pour en faire une boîte adaptée à un usage bien précis.

Les fichiers peuvent être téléchargés en cliquant sur le bouton ci-dessous

Pour les coins arrondis

Pour les coins droits

L’impression

J’imprime les deus parties face pleine sur le lit et sans supports;
J’utilise 3 bords, des couches de 0,2mm, un remplissage de 25%;
Les modifications apportées au dessin pourraient changer la donne;
En fonction de votre imprimante et de votre filament, il peut-être utile de placer des « oreilles de mickey » aux 4 coins pour éviter le décollement
Le point faible est l’épaisseur de verrouillage, il faudra peut-être l’agrandir
