Baffle en impression 3D Récupération HP automobile
En cours de réalisation…
J’ai récupéré de mon ancienne Golf, 4 haut-parleurs de basses médium ISOPHON 1H0 035 411 A de 4 Ohms et les deux haut-parleurs d’aigües correspondants munis de leur condensateur de coupure.
L’idée était donc de réaliser 2 petits baffles originaux avec ces composants.
L’enceinte est composée de 7 éléments :
J’ai, à l’heure actuelle, imprimé les deux parties aigües, une partie grave et une grille. Jusque là, tout est parfait.
Le filament utilisé est du SAKATA PLA 850 Magic Navy blue et Magic Silver. Il s’imprime très bien et est solide.

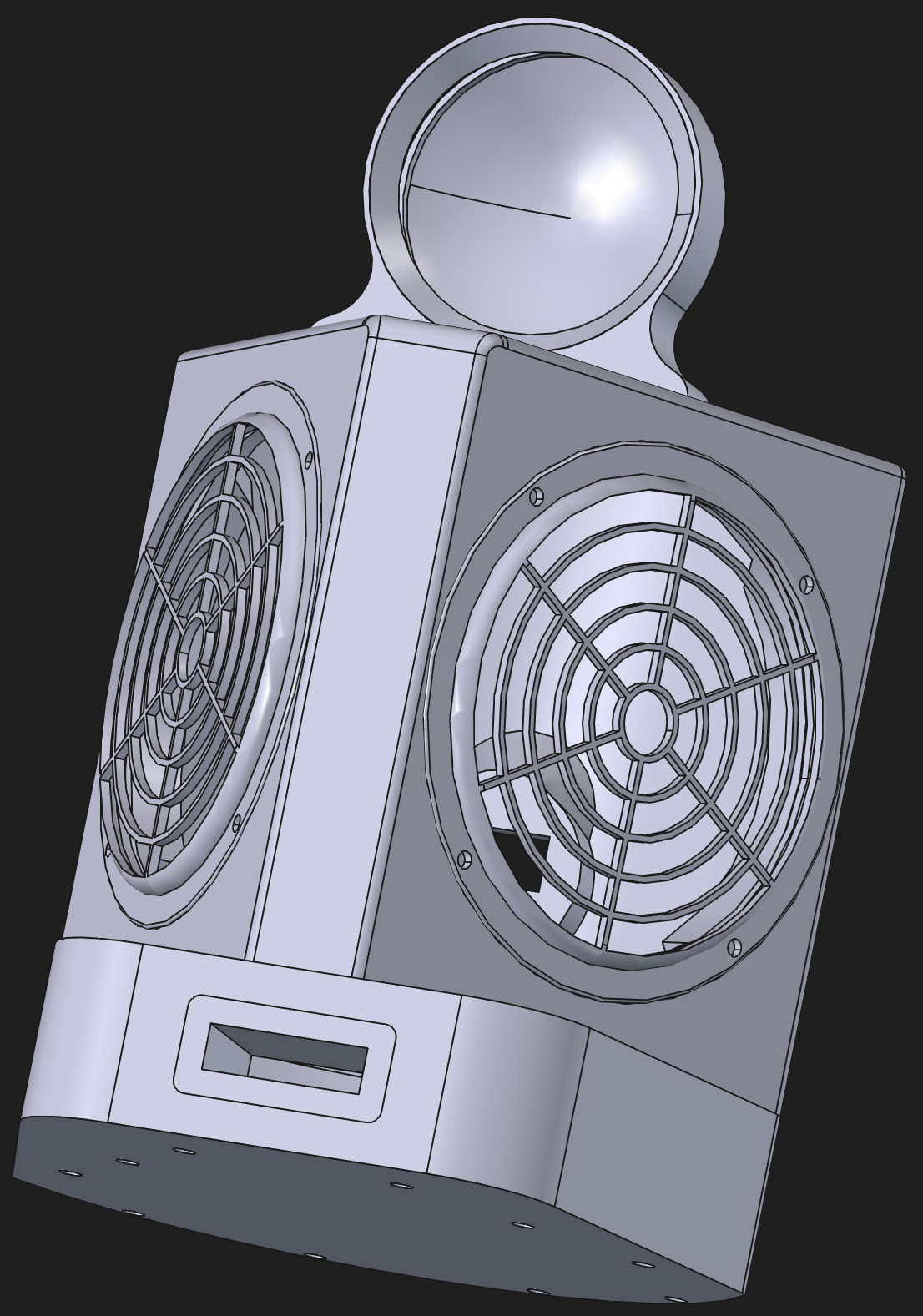

Voici l’aperçu de l’enceinte complète dans Freecad.
Courbe d’impédance à l’air libre d’un Woofer
On peut distinguer la fréquence de résonnance qui sera utile pour calculer l’évent Bass-Reflex
Courbe d’impédance à l’air libre d’un Tweeter
Comment calculer le volume interne ?
A l’aide de l’outil de mesure de Freecad, il est possible de mesurer le volume de différentes parties de l’enceinte. Cette information ainsi que la fréquence de résonnance permettront de calculer la forme et les dimensions de l’évent bass-reflex
Où trouver un outil pour calculer l’évent Bass-reflex ?
En vous rendant sur ce site :
Quels paramètres ai-je utilisé pour l’impression 3D ?
Cela dépend de la partie de l’enceinte !
La base
La partie woofers
La partie tweeters
La grille
L’enjoliveur du tweeter
L’enjoliveur de l’évent
